Уже не раз говорилось, что перрон lga2011 нацелена только
на компьютерных энтузиастов и экспертов. Первым главны большущий
потенциал разгона и его комфорт( вероятность повышения частоты bclk), а
еще помощь нескольких peg-слотов, на любой из которых выделяется по
16 рядов покрышки pci express. Напротив, экспертам разгон не нужен, но несмотря на все вышесказанное
их порадуют вероятность установки 3-х и наиболее видеокарт в единственный
вычислительный массив, многоядерные центральные процессоры и помощь
огромного размера оперативной памяти( до восьми планок). При этом отличалка в
требованиях обеих групп юзеров довольно незначительна: и тем и
иным нужна наивысшая ступень прочности и стабильности в работе.
Повышая незыблемость, создатели автоматом наращивают и разгонный
потенциал материнской платы, так что эти два фактора взаимосвязаны.
Подобные параллели разрешено вести и по иным аспектам, к примеру по
численности слотов pci express x16. В частности, три видеокарты разрешено
применять как для проф вычислений, так и для установки
рекордов в разных тестах, не разговаривая уже об забавах.
В результате большая часть лучшых материнских плат на чипсете intel x79 схожи
ними. Но некие различия все же имеется. Так, для семейного применения
непревзойденно подойдет наиболее доступная материнская цена с 4-мя слотами dimm
заместо восьми, а еще с " только " 3-мя peg-слотами.
Профессионалам, возможно, будет нужно большее численность peg-слотов, так
что у них отбор еще не в такой мере. Угодить всем сходу решила фирма asus,
представившая плату asus p9x79 ws, на борту которой известно цельных
6 соответственных слотов. Данное усовершенствование владеет не лишь
количественное, но и высококачественное привилегия. Мы не раз встречали
материнские платы с 4-мя и даже пятью peg-слотами. Однако лишь
создатели платы asus p9x79-ws гарантируют помощь и работу 4
карт в режиме 4-way sli. Более такого, активировать этот массив разрешено
сходу опосля приобретения платы, так как в ее комплектации находится
соответственный монтажный мост.
Не полагая увеличенного численности peg-слотов, материнская цена asus p9x79
ws ничем не выдает собственной проф ориентации. Она поддерживает все
фирменные технологии и утилиты asus, владеет на борту целый комплект функций
разгона, а по способностям расширения не уступает соперникам. Отметим
разве что наиболее серьезный наружный вид, без разноцветных клавиш, вычурных
радиаторов и светодиодной новогодней елки. Еще разрешено упомянуть, что для
предоставленной платы инженеры asus провели доп серию тестов с
разными наружными картами расширения( до этого только сетевыми и raid-
картами). Все это дозволяет закончить, что предоставленная материнская цена может
с фуррором употребляться не лишь специалистами, но и компьютерными
энтузиастами, при этом крайние не будут ощущать себя ущемленными в
какой-нибудь области.
Спецификация asus p9x79 ws
asus p9x79 ws
Процессор Разъем socket lga2011
Поддержка технологии intel turbo boost v2. 0
Чипсет intel x79
Связь с процессором: dmi 20 gb/ s
Системная память Восемь 240-контактных слотов для ddr3 sdram dimm
Максимальный размер памяти 64 Гбайт
Поддерживается память типа ddr3 1066/ 1333/ 1600/ 1866*/ 2133*/ 2400*
Возможен четырехканальный доступ к памяти
Поддержка технологии intel xmp
Индикатор кормления
Графика Шесть слотов pci express x16
Поддержка технологии nvidia sli, 3-way sli, 4-way-sli
Поддержка технологии amd crossfirex
Возможности расширения Тринадцать портов usb 2. 0( 8 интегрированных,
4 доп, один встроенный)
Четыре порта usb 3. 0( два интегрированных, два доп)
Два порта ieee1394( firewire один интегрированный, один доп)
Звук high definition audio 7. 1
Два сетевых контроллера gigabit ethernet
Возможности для разгона Изменение частоты bclk от 80 до 300 МГц с шажком 1
МГц, модифицирование множителя
Изменение напряжения на процессоре, памяти, csa, pll, vtt и чипсете( pch)
Утилита asus turbov evo
Дисковая подсистема Поддержка протокола serialata 6 gb/ s( два канала —
x79, c помощью raid)
Поддержка протокола serialata 3 gb/ s( 4 канала — x79, c помощью
raid)
Поддержка протокола serialata 6 gb/ s( два канала — marvell 88se9128)
extensible firmware interface( efi) Оболочка asus efi bios
64 Мбит flash rom
bios с помощью enhanced acpi, dmi, green, pnp features
Технология asus ez flash 2
Технология asus crashfree bios 3
Технология asus mylogo 2
Поддержка asus usb bios flashback
Поддержка asus usb 3. 0 boost
Поддержка asus oc profile
Поддержка asus ssd caching
multi-languages bios
Разное Один поочередный порт, штаны для ps/ 2 клавиатуры и мыши
Кнопки подключения и перезагрузки
Кнопка memok, клавиша usb bios flashback
Переключатели tpu, epu
Семисегментный бленкер post-кодов
Многофункциональная утилита ai suite ii
str( suspend to ram)
s/ p-dif out
Управление питанием Пробуждение от модема, мыши, клавиатуры, козни,
таймера и usb
Основной 24-контактный разъем кормления atx
Дополнительный 8-контактный разъем кормления
Дополнительный 4-контактный разъем кормления molex
Мониторинг Отслеживание температуры процессора, системы, напряжений,
скорости вращения всех пропеллеров( 6)
Технология asus q-fan
Технология asus epu
Утилита asus pc probe ii
Размер Форм-фактор ceb, 266, 7x304, 8 мм( 10, 5x12″)
Коробка с asus p9x79 ws смотрится последующим образом:
В ней разрешено найти последующее:
материнскую плату;
управление юзера на британском языке, короткое управление;
Dvd-диск с ПО и драйверами;
8 кабелей serialata, переходник кормления( два разъема);
планку с 2-мя доп портами usb 2. 0 и портом sata;
планку с com-портом;
комплект доп коннекторов;
заглушку на заднюю панель корпуса;
мосты crossfire/ 3-way sli/ 4-way sli.
Ориентация платы на проф юзеров внесла определенные
коррективы при формировании комплектации. Прежде только, клиент asus
p9x79 ws приобретает все нужные мосты для технологий nvidia 3-way sli и
4-way sli, а еще для amd crossfirex. Аналогичный мост для 2-ух видеокарт
sli отсутствует, быстрее только, поэтому, что таковой режим не вписывается в
теорию предоставленной платы. Кроме этого, в коробке разрешено отыскать целый комплект
кабелей serialata и один соответственный переходник кормления с 2-мя
разъемами. А для вывода доп портов имеется две планки: одна с com-
портом, иная с 2-мя портами usb 2. 0 и наружным портом serialata.
В итоге разрешено изготовить вывод, что комплектация предоставленной платы является
одной из более полных для плат на чипсете intel x79. Вместе с тем
именовать ее наибольшей невозможно, так как для реализации только потенциала
способностей расширения юзеру будет необходимо докупить планку с портом
firewire и планки с 2-мя портами usb 2. 0 и 2-мя портами usb 3. 0( в
случае, ежели указанные штаны отсутствуют на корпусе).
Что дотрагивается документации, то к ней нет никаких претензий: обычно для
продукции asus управление юзера очень тщательное и детализированное.
Столь же отменно реализовано программное снабжение: на dvd-диске
записан целый комплект драйверов и фирменных утилит asus, а еще пробная
версия антивируса. Все перечисленное ПО владеет последующую установочную
кожицу:
Отдельно подчеркнем хороший наладчик функциональной утилиты ai suite
ii, в котором юзер может избрать, хочет ли он определить целый
пакет полностью или отдельные его составляющие.

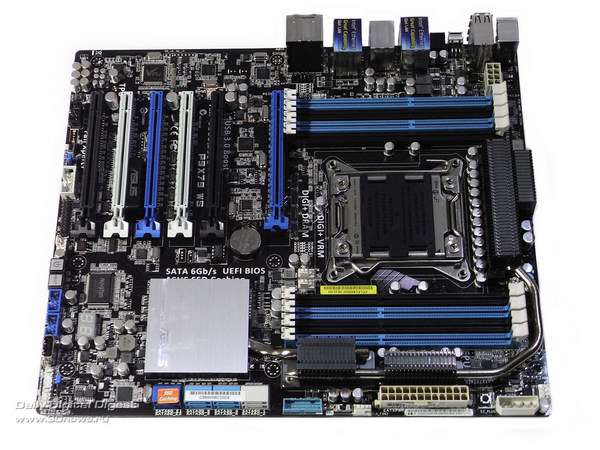

Плата asus p9x79 ws
Ключевой индивидуальностью дизайна pcb платы asus p9x79 ws, как мы уже
разговаривали, является огромное численность слотов pci express x16. При этом
размещение других компонентов фактически обычное по сопоставлению не
лишь с платами asus, но и хоть какими иными лучшыми платами на x79. В
частности, по обе стороны от процессорного гнезда размещены группы
слотов dimm( по 4 слота в группе), а преобразователь кормления вынесен
на левосторонний край платы. Уложиться в габариты форм-фактора atx не вышло,
и потому создатели прирастили pcb на один дюйм, в итоге что цена
стала подходить форм-фактору ceb.
Соответственно, более увлекательным моментом для рассмотрения является
методика распределения рядов покрышки pci express( спецификации v3. 0). Поскольку
чипсет x79 поддерживает лишь 40 рядов, то создатели реализовали
последующие конфигурации( нумерация от процессора): 16+0+4+16+4+0,
8+8+4+8+4+8 и 16+8+4+8+4+0.
Проще разговаривая, на голубые peg-слоты выделяются или 16, или 8 рядов покрышки; на
темные слоты максимум 8 рядов, а на белоснежные слоты — 4 полосы. Стоит ли
произносить, что схожая цветовая разметка упрощает сборку системы и не
принуждает юзера излишний раз обходиться к документации.
Напротив, при аппарате модулей памяти раскрыть управление будет необходимо не
лишь новеньким, но и искусным юзерам. Так, на плате известно
8 240-контактных слотов dimm для модулей памяти ddr3, при этом отображение
схемы размещения модулей для двух-, трех- и четырехканального доступа
одолжит немало времени. Чтобы этого избежать, мы приведем приятную
иллюстрацию из управления юзера
Отметим, что цена поддерживает память эталона ddr3-1066/ 1333/ 1600 и
ddr3-1866/ 2133/ 2400 в режиме разгона, а наибольший размер памяти равен 64
Гбайт. И как лишь на плату подается усилие, зажигается подсветка
клавиш пуска и перезагрузки, расположенных в левом нижнем углу платы.
Что дотрагивается разъемов кормления, то они поставлены чрезвычайно комфортно
( соответствующая царапина материнских плат asus): главный, 24-контактный разъем
размещен на нижнем краю платы, а доп, 8-контактный — на
правом краю. Учтя вероятность установки огромного численности массивных
видеокарт, инженеры asus добавили еще один разъем кормления типа molex,
который установлен вблизи с главным разъемом( фото сверху).
Пара слов о системе остывания. На плате известно 4 радиатора:
один на главном pwm, два на pwm подсистемы памяти и еще один на чипсете.
И с поддержкой 2-ух тепловых трубок они замкнуты в единственную систему.
Эффективность крайней полностью достаточна как для работы в штатных
режимах, так и при разгоне. Однако при хотении юзер может
включить к плате 5 доп пропеллеров. Всего на p9x79-ws
известно 6 4-контактных разъемов для пропеллеров, из которых один
зарезервирован для процессорного кулера.
Возможности расширения
Плата asus p9x79 ws, благодаря чипсету intel x79, поддерживает 4
канала serialata 3 gb/ s и два канала serialata 6 gb/ s. Все штаны
размещены возле чипсета и нацелены синхронно плоскости платы. При
этом штаны 6 gb/ s покрашены в белоснежный краска, а штаны 3 gb/ s голубые.
Кроме этого, на плате установлен доп чип marvell 88se9128,
который поддерживает два канала serialata 6 gb/ s. Оба соответственных
порта размещены вблизи с остальными sata-разъемами и покрашены в голубий
краска
В итоге сплошное численность подключаемых накопителей доведено до восьми
( 4 serialata 3 gb/ s и 4 serialata 6 gb/ s). Также на плате
известно 13 портов usb 2. 0: 8 размещены на задней панели, еще
4 включаются при поддержке планок( в наборе одна палка с 2-мя
портами), а крайний порт размещен в левом нижнем углу. Также цена
поддерживает шину usb 3. 0 с поддержкой 2-ух двухпортовых контроллеров asmedia
asm1042. Два порта выведены на заднюю панель платы, а еще два включаются
при поддержке планки( нет в наборе).
На плате известно два таковых чипа
Используя расширенные режимы работы предоставленного контроллера, фирма asus
разработала технологию usb 3. 0 boost, теоретически повышающую пропускную
дееспособность интерфейса в 1, 7 раза.
Плата поддерживает и иной вид поочередной покрышки — ieee1394
( firewire). Для этого на asus p9x79 ws установлен контроллер vt6315n
изготовления via. В итоге цена поддерживает два порта firewire: один
размещен на задней панели, иной подключается с поддержкой планки( нет в
наборе).
Плата asus p9x79 ws поддерживает восьмиканальный звук, в качестве кодека
употребляется чип alc898.
Также на плате известно два гигабитных сетевых контроллера: intel
82579v и intel 82574l. Каждый их них включен к отдельной полосы покрышки pci
express, а надлежащие разъемы( rj-45) выведены на заднюю панель.
В итоге панель смотрится последующим образом:
Особенностью панели является клавиша usb bios flashback, которая запускает
одноименную функцию возобновления прошивки bios. Пользователю нужно
сделать запись на флешку образ прошивки( переименовав его в согласовании с
управлением юзера), вделать флешку в белоснежный usb-порт и швырнуть
плату, держа нажатой клавишу в движение 3-х секунд. Функция нужная, но
принципиального отличия от технологии crashfree bios 3 мы не нашли.
Кстати, различие белоснежного порта usb от других содержится в том, что на
него постоянно подается дежурное усилие — это дозволяет обманывать от него
разные мобильные устройства даже при выключенном компе. А для
зарядки гаджетов apple при запущенной системе windows употребляется утилита
asus ai charger( напомним: на самом деле техника apple заряжается
фактически от всех портов usb. — прим. ред.).
Традиционная методика компонентов платы:
Из доп функций стоит подметить клавишу memok, которая ручается
удачный старт на безопасных настройках памяти в случае переразгона
крайней.
Также в левом нижнем углу платы поставлены клавиши пуска и перезагрузки
системы, семисегментный бленкер post-кодов( расшифровка приведена в
руководстве) и уже перечисленный отвесный порт usb 2. 0. Последний непревзойденно
подойдет для установки аппаратного массового ключа к дорогостоящему
проф ПО, в итоге что этот ключ( по сути — рядовая
флешка) станет солидно защищен снутри прикрытого корпуса.
Кроме этого, подчеркнем два переключателя, один из которых активирует функцию
tpu( самодействующий разгон процессора), а иной — функцию epu
( энергосбережение).
Что дотрагивается темного модуля с логотипом asus, размещенного меж
четвертым и пятым peg-слотом, то он исполняет чисто декоративную роль:
надпись пламенеет красноватым, зеленоватым или голубым цветом — в зависимости от режима
работы. Первоначально мы предположили, что это пространство зарезервировано под
часть bluetooth или часть asus expressgate, который станет установлен на
иной версии данной платы. В выгоду данной теории произносит тот факт, что цена
поддерживает 13 из 14 портов usb, и недостающий порт может существовать
специализирован для еще нереализованных функций. Однако по каким-то факторам
от указанных модулей инженеры asus отказались и установили на их пространство три
светодиода.
Комментариев нет:
Отправить комментарий
